   Два варианта электросхем автомобилей МАЗ. Все схемы представлены в виде уменьшенных копий - для увеличения кликните на изображении и скачайте на компьютер.

Электросхема МАЗ - вариант 1

1 ФГ119-3711000-В Фара противотуманная
3 ММ350Б-3810000-Г Датчик указателя давления масла и воздуха ММ-350Б
4 СК-РР127-3702000 Реле-регулятор в сборе
5 ПФ101-3712000-В Подфарник в сборе
6 500-3724342-Г Пучок проводов правого подфарника
7 ФГ-122-3711000-В Фара
8 ПС5-3723000 Панель пятиклеммовая соединительная
9 ПЖД400-1015410-Б Щиток управления подогревателем
10 500-3724045-Б2 Пучок проводов между фарами
11 СЛ108-5205000-Г Стеклоочиститель электрический СЛ-108
12 СК101-3721000 Сигнал звуковой двухтональный в сборе
13 500-3724086-Б Пучок проводов подогревателя двигателя
14 500А-3724030 Пучок проводов по лонжерону
14 503А-3724030 Пучок проводов по лонжерону
14 504А-3724030 Пучок проводов по лонжерону

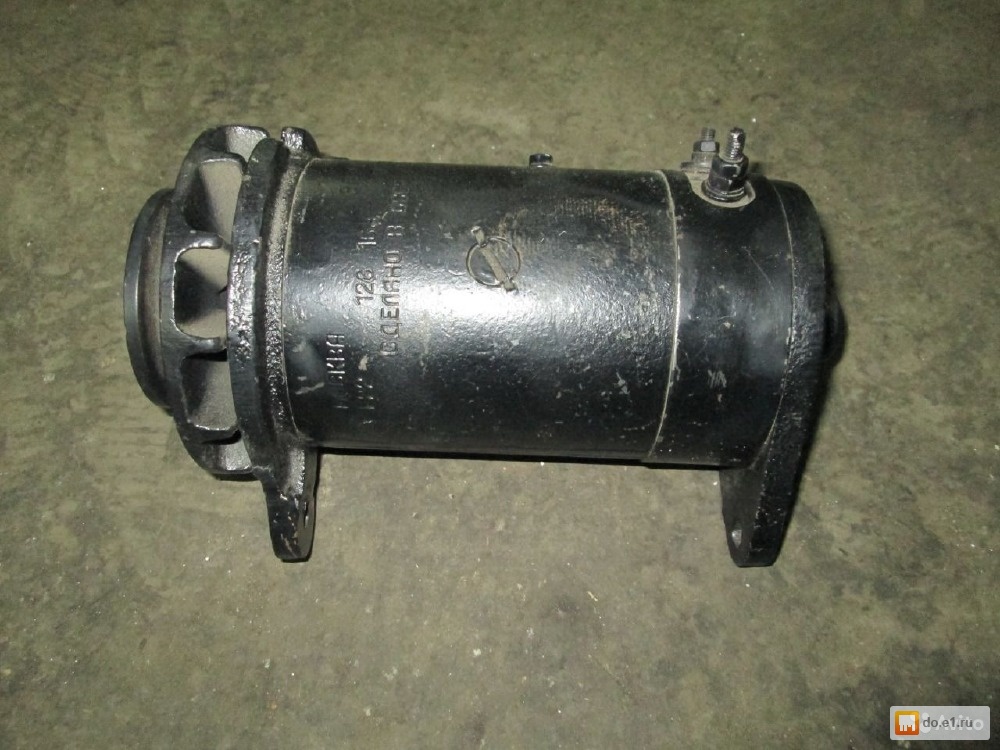

15 Г270А-3701000-Г Генератор в сборе

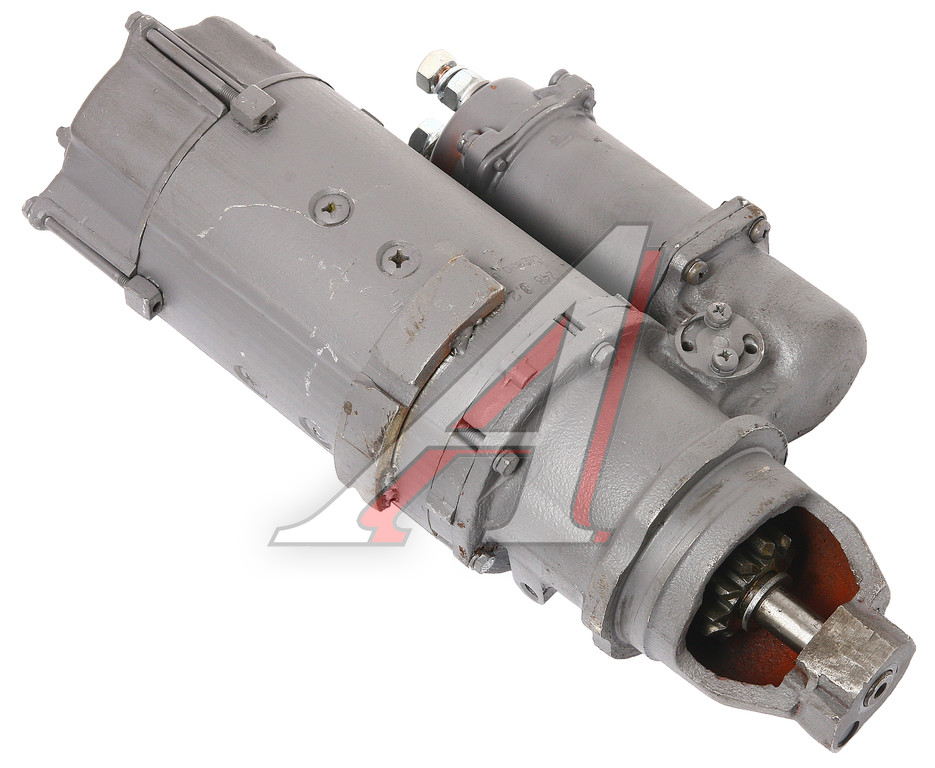

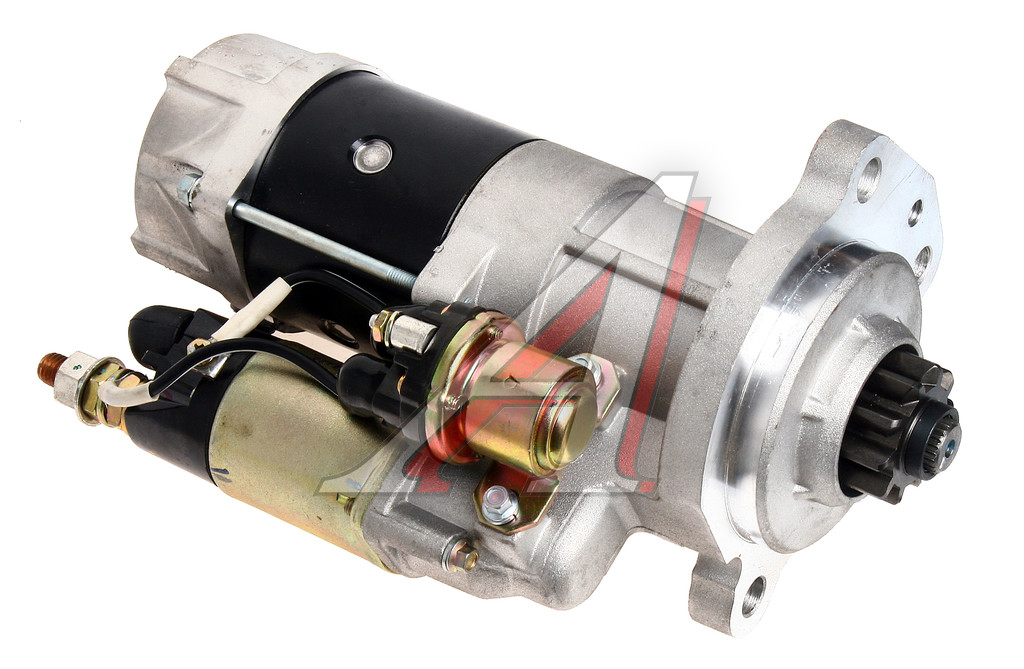

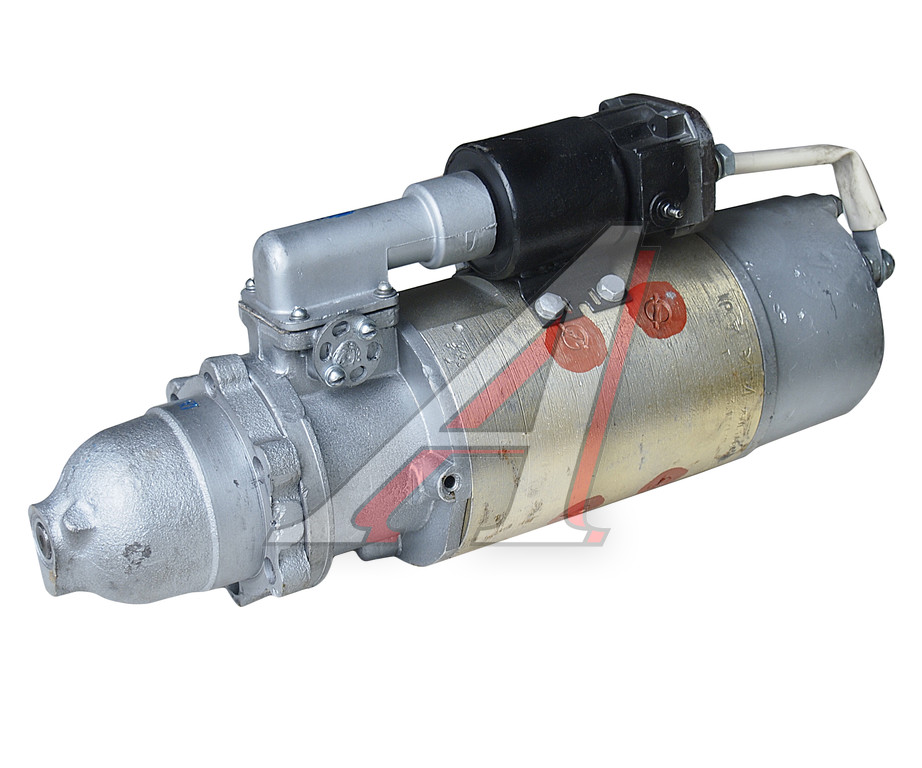

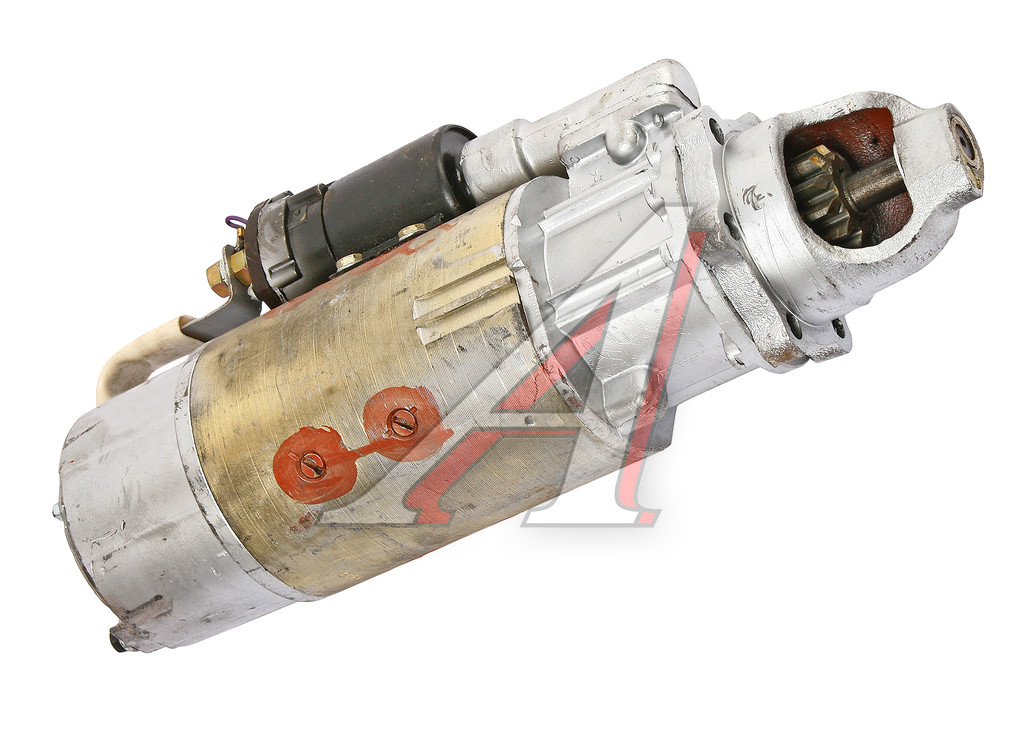

15 СК-СТ103-3708000 Стартер в сборе
16 СК-П39-3710000 Переключатель света ножной
18 500-3724058-В Пучок проводов стартера
20 500-3724064-Г Провод соединения кабины и двигателя с массой
21 ПС12-3723000 Панель двенадцатиклеммовая соединительная
22 МЭ233-3730000-Г Электродвигатель отопителя
23 51-3723100 Муфта проводов соединительная в сборе
24 500-3724080-Б1 Провод электродвигателя отопителя
25 ПР102-3722000-Б Блок предохранителей с плавкими вставками в сборе
26 ПР102-3722000-В Блок предохранителей с плавкими вставками
27 РС401-3726000-Г Прерыватель указателя поворотов РС-401
28 500-3724010-Ж1 Пучок проводов основной
29 500-3724062-Е Провод от аккумуляторных батарей к стартеру
30 КП-118-3801000-Г Щиток приборов в сборе
31 УК-143 Указатель температуры воды
32 УК-144 Указатель давления воздуха и масла
33 СП-134 Спидометр
34 ПП127-3713000-Б Патроны ламп
35 УБ-125 Указатель уровня топлива
36 ПД20-3803000-П Фонарь контрольной лампы указателей поворота
37 СК-ВК26-3720000-А2 Включатель приборов, стеклоочистителей и противотуманных фар
38 СК-П20-3710000-А2 Переключатель плафонов, отопителя и топливных баков
39 ПП2-3713000 Патрон контрольной лампы "Ближний свет". Лампа Л28х1
40 500-3724073-В1 Провод от включателя приборов к приборам
41 Г-П38-3709000 Переключатель освещения
43 АП-109 Амперметр
44 500-3724050-Г1 Пучок проводов плафонов
45 504-3724022-В Пучок проводов указателя уровня топлива
45 504Б-3724023-Б1 Провод указателя уровня топлива
47 500-3721080-Б Контактное устройство сигнала в сборе
48 СК-П109-3709000-Б2 Переключатель указателя поворота
49 МЭ302В-3730000-Г Датчик спидометра
50 6ТБ.266.003 Розетка штепсельная переносной лампы
51 СК-ВК318-3704000-Б Включатель массы батарей
52 500-3724052-В Провод массы розетки переносной лампы . .
53 500-3724039-Б Провод питания розетки переносной лампы
54 500-3724057-Д Перемычка аккумуляторных батарей
55 501-8104210 Вентилятор обдува водителя
56 ПК201-3714010-А Плафон освещения кабины
57 ПС4-3723000-А2 Панель двухклеммовая соединительная
58 СК-БМ127-3806600-А Датчик указателя уровня топлива
59 СК-ВК13-3720000-Б Включатель сигнала "Стоп"
60 ФП101-3716000-Г Фонарь задний правый в сборе
61 ПС1-3723000-А2 Панель трехклеммовая соединительная
61 ПС2-3723000-А2 Панель четырехклеммовая соединительная
62 500-3724031-В1 Пучок проводов левого заднего фонаря и розетки прицепа
62 503А-3724032 Пучок проводов задних фонарей
63 ПС300-3723100 Розетка штепсельная прицепа
64 ФП101-3716000-В Фонарь задний левый в сборе
65 ПК201-3714010-А Плафон освещения двигателя
66 ФЮ3-552-030 Батарея аккумуляторная 6ТСТ-165ЭМС
67 500-3724069-В Провод от аккумуляторной батареи к включателю массы
68 СК-ТМ100-3808000-Г Датчик указателя температуры воды ТМ-100
69 СК-РС512-3721000 Реле сигналов
73 500-3724058-Г Пучок проводов стартера (при установке предпускового подогревателя)
75 УП101-3726000-Б Повторитель боковой указателя поворота
76 500-3724160 Пучок проводов по двигателю в сборе
77 500-3724032-Г1 Пучок проводов правого заднего фонаря
  78 500-3724041-А1 Пучок проводов противотуманных фар.

Электросхема МАЗ - вариант 2

Al — Блок предохранителей и реле, A3 — Прерыватель стеклоочистителя, А6 — Прерыватель указателя поборота, А7 — Магнитола, А8 — Реле блокировки демультипликатора, BAI, BA2— Громкоговоритель, ВК — Датчик температуры, ВР1.ВР2 — Датчик давления воздуха, ВРЗ — Датчик давления масла, ВР4.ВР5 — Датчик аварийного давления воздуха, BPI0 — Датчик аварийного давления масла, BV2 — Датчик спидометра, BV3 — Датчик скорости, ЕКЗ,ЕК4 -Свеча ЭФУ, Е1,Е2 — Фара головная, ЕЗ,Е4 — Фара противотуманная, Е5,Е6 — Передний фонарь, Е7 — Фонарь, Е8 — Фонарь номерного знака, Е9...Е11 — Фонарь знака автопоезда, EI2 — Фонарь подкузовной, Е13,Е14 — Боковой указатель поворотов, EI5.EI6 — Фонарь габаритный, Е17,Е18 — Задний фонарь, Е20 — Фонарь заднего хода, Е23.Е24 — Плафон освещения кабины, Е25 — Плафон освещения двигателя, Е26 — Фара — прожектор, Е28,Е27 — Плафон освещения спального места, ЕК1,ЕК2 — Фонарь освещения стеллажей, ЕЗО — Нагреватель зеркал, EL1...EL6 — Лампа подсветки приборов, FU1 — Предохранитель 60 А, FU2 — Предохранитель 30 А, FU3—FU9 — Предохранитель 8 А, FU11 — Предохранитель 16 А, G — Генератор, GBl, GB2 — Аккумуляторная батарея 6СТ I90A, НА 1 — Комплект электрических сигналов, НА2 — Сигнал пневматический, КК1 — Добавочное сопротивление, КК2 — Прерыватель контрольной лампы стояночного тормоза, К1 — Реле стартера, Ml — Стартер, М2, МЗ — Электродвигатель отопителя, М4 — Моторедуктор стеклоочистителя, М8 — Электродвигатель омывателя, РР — Комбинация приборов, Р2 — Тахометр, PS —Спидометр, RP — Реостат подсветки, XSl — Розетка основная, XS3 — Розетка, XS4 — Розетка переносной лампы в кабине, XS5, XS6 — Розетка, WA — Антена, SA1 — Выключатель стартера, SA2 — Переключатель стеклоочистителя, SA3 — Переключатель света главный, SA4 — Переключатель указателей поворота, SA5 — Переключатель отопителя, SA7 — Выключатель фонаря, SA8 — Выключатель плафона, SB1, SB3 — Выключатель кнопочный, SB4 — Выключатель аварийной сигнализации, SA9 — Выключатель клапана гидроотбора, Кнопочные выключатели с подсветкой: SB5 — Противотуманных фар, SB8 — Выключатель нейтрали, SB9 — Плафона освещения двигателя, SB11 — Фара—искателя, SB12 — Межколесного дифференциала, SB13 — Межосевого дифференциала, SB 14 — Фонарей автопоезда, SB 15 — Подогрева зеркал, SB20 — Освещения стеллажей, SK — Датчик аварийной температуры, SLI — Датчик уровня топлива, SP1.SP6 — Выключатель сигналов «стоп», SP7 — Выключатель, SQ1, SQ2 — Выключатель.

Контрольные лампы: HG1 — Блок контрольных ламп, HG4 — Поворотов тягача, HG5 — Поворотов прицепа, HG7 — Системы ЭФУ, HG8 — Дальнего света, HG9 — Включения делителя, HG10 — Межосевая блокировка, HG11 — Межколесная блокировка, HG12 — Включения нейтрали.
