Теплый пол в помещении может иметь в своей основе разнообразные нагревательные элементы. Он бывает водяной или электрический. Однако всегда при монтаже важной частью считается его подсоединение к управляющей системе. Прежде чем узнать, как подключается теплый пол, следует выяснить все особенности системы.

Содержание

Предназначение и виды терморегулятора

Фото: терморегулятор для теплого пола

терморегулятор для теплого пола

Обогревательный пол управляется с помощью терморегулятора. Существует 2 разновидности данного устройства:

  • Электронный тип. Он функционирует на основе программирующего компонента. Такой терморегулятор подразделяется на устройство с кнопками или сенсором. Конструкция работает через него посредством инициации в указанный период и по определенным показателям температуры.
  • Механичный тип. Необходимая температура для поддержания комфорта определяется при помощи реостата механического вида.

Перед тем, как подключить термодатчик теплого пола, в первую очередь, осуществляется монтаж термостата от напольной поверхности на вышине приблизительно 150 см. Данная зона обязательно защищается от попадания палящих лучей солнца и воздействий прочих дополнительных тепловых источников. Подсоединяется терморегулятор стационарным способом, запитываясь через розетки либо от электрического щита.

Как правило, на корпусе устройства производитель обозначает схему подсоединения. Это помогает в вопросе, как правильно подключить теплый пол. Независимо от разновидности терморегулятора, они управляют следующими видами нагревательных элементов:

  • Тепловой мат. В нем применяется кабель повышенного сопротивления, который прикреплен на пленке с конкретным шагом.
  • Нагревающий кабель. Данный проводник, имеет довольно большое сопротивление. Его изначально помещают в качественную теплоизоляцию. В процессе прохождения по нему тока он прогревается.
  • Инфракрасная пленка. Ее толщина составляет не больше 5 мм. В ней устанавливают плоскую полупроводниковую обогревательную полосу.

Когда теплые полы монтируют в нескольких помещениях, то рекомендуется использовать терморегуляторы на всех отопительных контурах. Это позволит защитить электрическую сеть от перегрузки и даст возможность применять разный эксплуатационный режим для различных помещений, включать системы в независимом режиме.

Фото: схема подсоединения термодатчика теплого пола

схема подсоединения термодатчика теплого пола

Как соединить провод теплого пола? После того как установлен термостат к распределительной коробке подводят фазу, подсоединяют заземление и ноль. В стенке делают канавку, в нее помещаются трубки из пластика. В одну канавку укладывают проводок от датчика, а в следующей располагают силовые провода нагревающего кабеля. Датчик должен располагаться под финишным напольным покрытием. Очень важно знать, как правильно подключить теплый пол к терморегулятору. Затем начинается монтаж и подсоединение пола.

Подсоединение кабельных систем

Нагревающие маты и секции могут иметь одно- и двужильный кабель. От этого зависит, как подсоединить теплый пол правильно.

Одножильный кабель состоит из единственного токоведущего провода и заземления. Токоведущий обычно имеет молочный оттенок изоляции. С двух краев одножильного кабеля токоведущие проводки подсоединяют к гнездам 3 и 4. Края заземляющего провода подсоединяются к нулю, то есть 2 гнезду.

Двужильный кабель состоит из 3 проводов:

  • ноль (индиговый);
  • фазу (кофейный либо белый);
  • заземление (зелено-желтый).

Такой кабель присоединяется к регулятору по такой схеме, в которой заземление идет ко 2 гнезду, к нему подключен ноль из электросети.

Подсоединение водяного пола

Фото: Подсоединение водяного пола

Подсоединение водяного пола

Водяной пол можно присоединить к стационарной обогревающей системе, когда помещение размещено на 1ом этаже (верхняя разводка горячей воды) либо на последнем (нижняя разводка). Так как в данной зоне жидкость начинает переткать обратно, можно ей нагревать напольную поверхность, причем убывать тепло из соседних помещений не будет. Более того температура в подобном случае максимально подходящая и варьируется от 50С до 55С.

Есть еще вариант, как соединить теплый пол водяного типа. Это делается на основании стационарной системы горячего водоснабжения. Однако, осуществить это можно лишь в соединенном санузле или ванной комнате. В этом случае температура напольной поверхности зависит от температуры жидкости в сети. Когда они чересчур горячая, то естественно пол будет прогрет, неважно какая температура и условия за окном и в помещении.

Если теплый пол подключать к индивидуальной отопительной системе, то используется котел. Либо выполняется одновременное подсоединение к нескольким котлам. Здесь должно быть предусмотрено переключение подачи тепла между котлами.

Подсоединение инфракрасного пола

Фото: Подсоединение инфракрасного пола

Подсоединение инфракрасного пола

При использовании данного типа пола владельцев интересует вопрос, как правильно подключить ИК теплый пол. Пленочный пол система характеризуется наличием нескольких полосок пленки либо секций. Провода отходят от всех секций. Таким образом, количество проведенных проводков к термическому регулятору зависит от количества секций.

Чтобы не возникало таких ситуаций лучше всего применять распаечную коробку, позволяющую выводить всего 2 проводка к регулятору. Причем в этом случае проверка работоспособности обогревающего пола проводится легко, без демонтирования покрытия.

Важно! В таком случае, когда в комнате планируется расположение нескольких шкафов, специалисты советуют не укладывать пленку по всему периметру, а лишь на 60-70%, которые будут не загромождены.

Специалисты советуют делать нумерацию проводков. Это даст возможность минимизировать временные затраты на проверку корректной работы системы и ее компонентов. Провода, которые идут от пола, соединяются параллельно в распаечной коробке. Делается это с помощью скрутки либо спайки. Из коробки выводят лишь 2 провода, именно их подсоединяют к терморегулятору по определенной схеме.

Подсоединение электрического пола

Подсоединение электрического пола

Подсоединение электрического пола

Электрический обогревающий пол считается наиболее часто используемым. Его присоединение к сети выполняется так же через терморегулятор. Рекомендуется, чтобы такие работы проводил электрик. Однако, можно сделать это самостоятельно.

Особо стоит заметить, что следует предусмотреть отдельный включатель автоматического типа с целью прямого подсоединения через электрический щит. Он поможет подключить/отключить температурный регулятор и послужит защитой в случае скачков напряжения в электросети. Когда регулятор присоединяют к типовой розетке, то учитываются все электрические приборы, которые будут к ней подключаться.

В комплект подключения входят:

  • клеммы;
  • температурный датчик;
  • коробка для монтажа;
  • инструкция по устройству и эксплуатации.

Электрический пол можно подсоединить к любой разновидности терморегулятора. Нужно только принимать во внимание то, что наибольшее значение тока, потребляемого полом, должно подходить максимальному току, пропускаемому через регулятор. Монтаж терморегулятора не занимает много часов.

Провода нагревающего кабеля делают с разноцветной маркировкой:

  • белоснежный (черный либо кофейный) – фаза L;
  • зеленый либо желтый – заземление;
  • синий – ноль N.

Провода, которые идут от электросети, не всегда маркируются. В этом случае для определения нуля или фазы достаточно использовать индикаторную отвертку.

Схема подключения следующая:

  1. К контактам терморегулятора 1 и 2 подключают сетевые провода. Стандартно маркировка обозначена сбоку крышки устройства. Немаловажно соблюдать верную полярность. Так, к гнезду 2 присоединяют ноль, а к контакту 1 – фаза.
  2. К гнездам 3 и 4 подсоединяются провода нагревающего элемента – фаза к гнезду 4, а ноль – к контакту 3.
  3. Подключается затем термодатчик. Чаще всего это делается к контактам 5 и 6. Тут не особо важно соблюдать полярность.

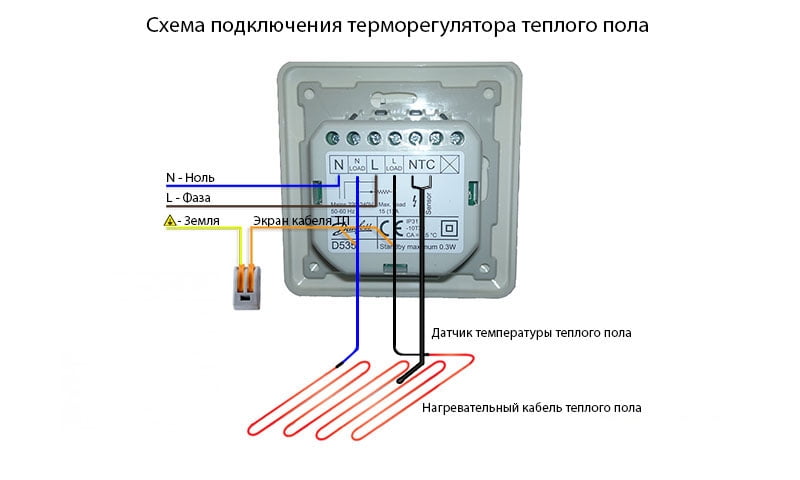

Фото: схема подключения электрического теплого пола

схема подключения электрического теплого пола

В последнюю очередь проводится испытание исправности терморегулятора. С этой целью прибор включается и выставляется минимальное температурное значение. Затем показатели температуры увеличивают максимально. Правильность подключения определяется по щелчку замкнувшейся цепи.

Важно! В случае если предыдущих опытов подсоединения системы к электросчетчикам не было, специалисты рекомендуют воспользоваться помощью профессионалов. Так как данный шаг является очень важным, и его правильное выполнение поможет в будущем избежать многих проблем.

В зависимости от того, какой тип терморегулятора используется, различается схема его подключения. Для того чтобы избежать ошибки, необходимо использовать схему, которая обозначена на корпусе устройства. Небольшие изменения в процесс может вносить тип электрического обогревающего пола.
